제품소개

평판 양각금형_일반

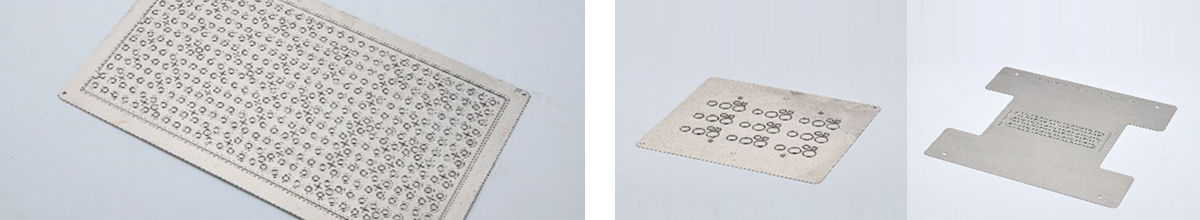

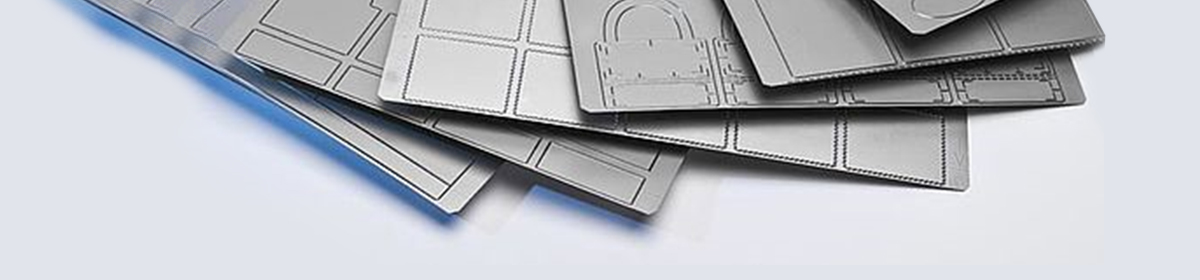

각종 연성재료의 타발(Converting)에 사용되는 칼날형상을
가지는 금형으로써, 두께 0.6mm~5mm의 철판을 요구되는 형상에
따라 에칭한 후 CNC정밀가공을 통해 생산합니다.

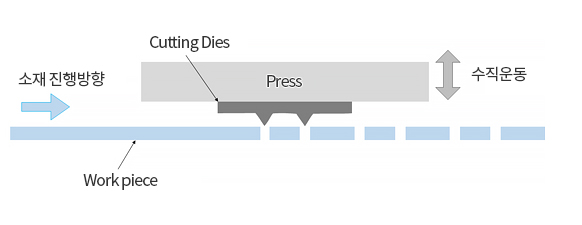

평판금형을 프레스 윗면에 부착합니다. 타발대상 소재가 진행방향으로 움직일 때, 프레스가 수직운동을 하여
금형의 모양대로 재료가 절단됩니다.

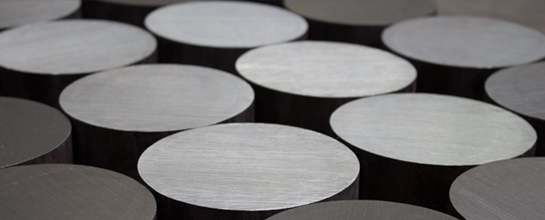

하이스를 이용한 양각금형 제조 평판 양각금형의 수명을 극대화하기위해 하이스 (고속도강, HSS,
High Speed Steel)소재를 이용한 특수 금형을 제작합니다.
제품의 소재, 수명 등 고객의 요구에 따라 탄소강, 크롬합금강, 고속도강 등
다양한 소재의 금형을 생산합니다.
로터리 플렉서블 금형 평판 양각금형
A. 칼 높이(Edge Height) 0.3 ~ 0.7 0.8 1.0 1.2 2.0 3.0 4.0 5.0
B. 칼 심도(Edge Depth) 0.2 ~ 0.4 0.4 0.45 0.65 1.15 2.2 2.7 3.5
C. Base Thickness 0.13 ~ 0.2 0.2 0.2 0.45 0.55 0.55 1.0 1.2
D. Edge Angle 50˚ ~ 90˚ 40˚, 50˚ 외 주문제작
E. 최소 R(Min. Radius) ~ 0.25 0.2 0.2 0.2 0.3 0.4 0.4 0.4
F. 최소 선거리(Min. Line Gap) 0.8 0.8 0.8 0.8 1.0 1.2 1.2 1.2
G. 최소 모따기각(Min. C-face) 0.3 0.3 0.3 0.3 0.5 0.6 0.6 0.6
H. 최소 단차(Min. Crank) 0.2 0.2 0.2 0.2 0.3 0.4 0.4 0.4
I. 최소간격(Min. Distance) 50˚ 별도 협의 0.7 0.8 0.9 1.4 2.4 2.4 2.4
60˚ 0.8 0.9 1.0 1.6 2.8 2.8 2.8
특수사양(Special Spec.) 칼간 최소간격 0.25 mm (심도 0.15_40˚ 기준) 기타사항은 별도 협의

※ 상기 사양 이외에는 별도 협의 후 결정

Applications
  • 전기 전자
  • 자동차
  • 의료 제약
  • 라벨 스티커
  • 시트류
